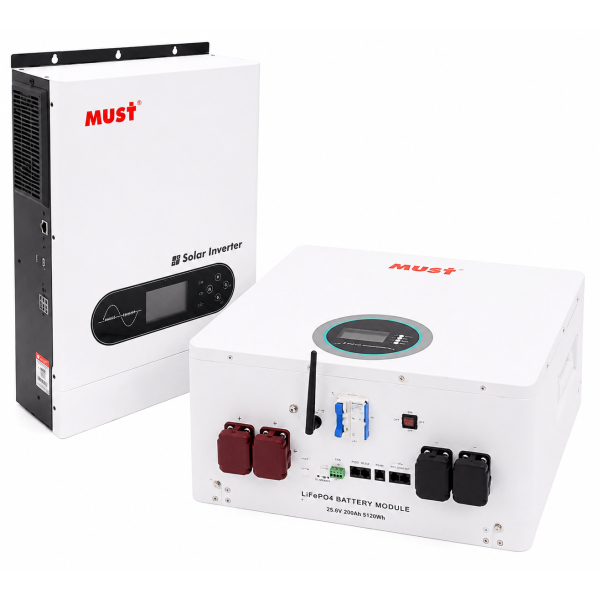

Комплект резервного питания MUST PV18-4024ECO 4000 Вт + LiFePO4 MUST LP16-24200 5,12 кВт·ч

Комплект резервного питания MUST 4 кВт + LiFePO4 5,12 кВт·ч

Комплект на базе гибридного инвертора MUST PV18-4024ECO и литий-железо-фосфатного аккумулятора MUST LP16-24200 — готовая основа для создания системы резервного и автономного электропитания дома, квартиры, офиса, магазина или другого объекта.

В комплект входят два основных компонента:

гибридный инвертор MUST PV18-4024ECO мощностью 4000 Вт с системой 24 В;

LiFePO4 аккумулятор MUST LP16-24200 емкостью 200 А·ч и запасом энергии 5,12 кВт·ч.

Инвертор объединяет функции преобразователя напряжения, зарядного устройства и MPPT-контроллера солнечных панелей. Система может работать с электросетью, аккумуляторной батареей и солнечными панелями.

Что входит в комплект

1 × гибридный инвертор MUST PV18-4024ECO 4000 Вт, 24 В.

1 × LiFePO4 аккумулятор MUST LP16-24200 25,6 В, 200 А·ч, 5,12 кВт·ч.

Силовые кабели для подключения аккумулятора в комплектацию АКБ не входят.

Гибридный инвертор MUST PV18-4024ECO

MUST PV18-4024ECO — многофункциональный гибридный инвертор с чистой синусоидой, встроенным MPPT-контроллером и сетевым зарядным устройством.

Инвертор предназначен для систем с номинальным напряжением аккумуляторной батареи 24 В и обеспечивает номинальную выходную мощность 4000 Вт.

Основные характеристики инвертора

Модель: MUST PV18-4024ECO

Номинальная мощность: 4000 ВА / 4000 Вт

Мощность в режиме батареи: 3500 ВА / 3500 Вт

Пиковая мощность: 7000 Вт

Форма выходного сигнала: чистая синусоида

Напряжение аккумуляторной системы: 24 В

Выходное напряжение: 230 В ±5%

Входное напряжение сети: 230 В

Диапазон входного напряжения сети: 170–280 В в режиме UPS

Частота: 50/60 Гц, автоматическое определение

Эффективность инвертора: 90–93%

Время переключения: 10 мс в режиме UPS

Рабочая температура: от -10 °C до +50 °C

Степень защиты: IP20

Сертификация: CE

Размеры: 318 × 454 × 122,5 мм

Солнечный MPPT-контроллер

Инвертор оснащен встроенным MPPT-контроллером для подключения солнечных панелей.

Диапазон MPPT: 60–360 В DC

Максимальное напряжение PV: 450 В

Максимальная мощность солнечного массива PV: 4000 Вт

Максимальный ток заряда от солнечных панелей: 100 А

Это позволяет использовать комплект не только как резервный источник питания при отключении электроэнергии, но и как основу автономной или гибридной солнечной системы.

Заряд аккумулятора от сети

Встроенное зарядное устройство позволяет заряжать аккумулятор от электросети.

Максимальный ток заряда от сети: 60 А.

Напряжение плавающего заряда: 27,4 В.

Защита от перезаряда: 30 В.

Параметры зарядки должны быть настроены в соответствии с требованиями LiFePO4 аккумулятора.

Аккумулятор MUST LP16-24200

MUST LP16-24200 — литий-железо-фосфатный аккумулятор LiFePO4, рассчитанный на использование в системах накопления энергии и резервного электропитания.

Номинальное напряжение батареи составляет 25,6 В, емкость — 200 А·ч, а номинальный запас энергии — 5,12 кВт·ч.

Основные характеристики аккумулятора

Бренд: MUST

Модель: LP16-24200

Тип: LiFePO4

Номинальное напряжение: 25,6 В

Емкость: 200 А·ч

Энергоемкость: 5,12 кВт·ч

Конфигурация: 8S

BMS: 100 А

Ресурс: до 6000 циклов

Коммуникационные интерфейсы: CAN 2.0 / RS232 / RS485

Размеры: 450 × 445 × 227 мм

Конструкция предусматривает настенную установку.

Встроенная BMS

Аккумулятор оснащен BMS 100 А, которая контролирует работу LiFePO4 элементов и обеспечивает защиту батареи во время заряда и разряда.

Наличие BMS особенно важно для систем резервного питания, где батарея регулярно работает в цикле заряд–разряд.

5,12 кВт·ч запаса энергии

Номинальный запас энергии аккумулятора составляет:

25,6 В × 200 А·ч = 5120 Вт·ч = 5,12 кВт·ч.

Это именно запас энергии батареи, а не мощность системы.

Фактическое время автономной работы зависит от мощности нагрузки, настроек инвертора, допустимой глубины разряда батареи и потерь при преобразовании постоянного тока в переменный 230 В.

Например, при средней нагрузке 500 Вт номинального запаса 5,12 кВт·ч теоретически хватает примерно на 10,2 часа, а при 1000 Вт — примерно на 5,1 часа. Реальное время будет меньше из-за потерь инвертора и ограничения глубины разряда.

Что можно подключать

Комплект может использоваться для резервного питания:

газового котла и циркуляционных насосов;

холодильника и морозильной камеры;

освещения;

телевизора;

роутера и сетевого оборудования;

компьютеров и ноутбуков;

систем видеонаблюдения;

офисного оборудования;

небольших бытовых приборов;

другого оборудования в пределах допустимой мощности инвертора.

Перед одновременным подключением мощных электроприборов необходимо учитывать их суммарную рабочую и пусковую мощность.

Работа с солнечными панелями

Благодаря MPPT-контроллеру комплект можно дополнить солнечными панелями.

Инвертор поддерживает PV-массив мощностью до 4000 Вт, максимальное PV-напряжение до 450 В и рабочий MPPT-диапазон 60–360 В DC.

При проектировании солнечного массива необходимо правильно подобрать количество и схему соединения панелей с учетом их Voc, Vmp, тока и температурных характеристик.

Преимущества комплекта

Готовое сочетание инвертора и LiFePO4 батареи одного бренда MUST.

Номинальная мощность инвертора 4000 Вт.

Аккумуляторная система 24 В.

Запас энергии батареи 5,12 кВт·ч.

LiFePO4 аккумулятор 200 А·ч.

Ресурс батареи до 6000 циклов.

Встроенная BMS 100 А.

Чистая синусоида 230 В.

Встроенный MPPT-контроллер.

Поддержка солнечных панелей мощностью до 4000 Вт.

Максимальный ток солнечного заряда 100 А.

Заряд от сети током до 60 А.

Быстрое переключение на резервное питание.

Возможность создания резервной, автономной или солнечной системы электропитания.

Для кого подойдет комплект

MUST PV18-4024ECO + MUST LP16-24200 подойдет покупателям, которым требуется комплект инвертора с аккумулятором для резервного питания дома, квартиры, дачи, офиса или магазина.

Система сочетает инвертор 4 кВт с LiFePO4 батареей 5,12 кВт·ч и позволяет в дальнейшем добавить солнечные панели для использования солнечной энергии.

Важно перед установкой

Монтаж системы должен выполняться с кабелями соответствующего сечения, защитной автоматикой и правильными настройками параметров LiFePO4 батареи.

Силовые кабели подключения аккумулятора в комплектацию батареи не входят.

Мощность 4 кВт и запас энергии 5,12 кВт·ч — разные характеристики: мощность определяет, какую нагрузку способен питать инвертор, а емкость батареи определяет продолжительность автономной работы.
