Инвертор для дома выбирают по пяти параметрам: тип, мощность с учётом пусковых токов, форма синусоиды, напряжение и ёмкость аккумулятора. Ошибётесь в одном — и в первый же вечер без света котёл не запустится, а насос выбьет защиту. Ниже каждый шаг разобран на расчётах: подставьте свои приборы и получите готовую конфигурацию.
Оглавление

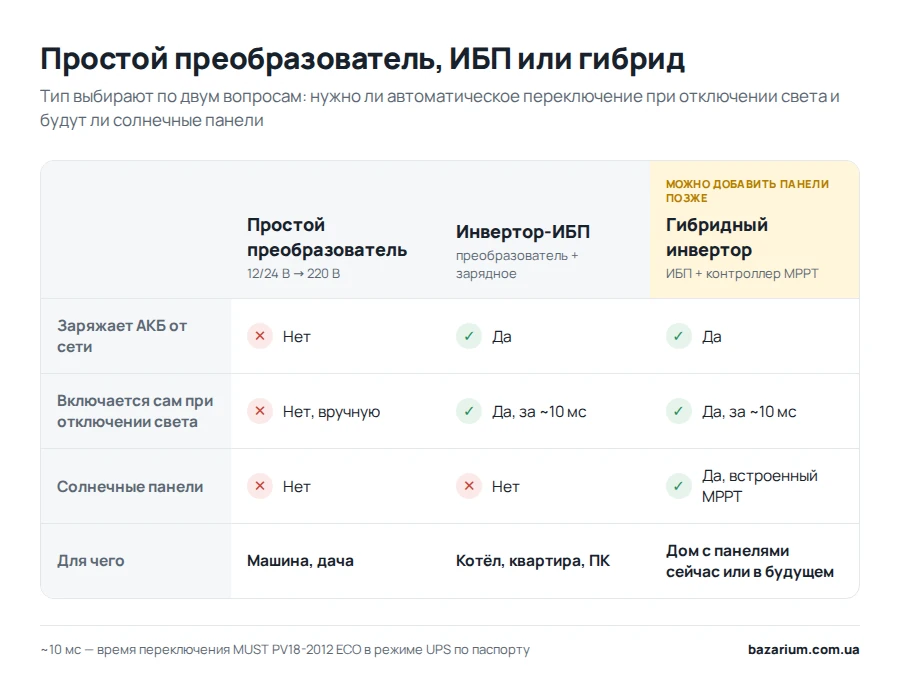

Какой тип инвертора нужен
Для дома выбирают из трёх типов: простой преобразователь, инвертор-ИБП или гибридный инвертор. Решают два вопроса: нужно ли автоматическое переключение и будут ли солнечные панели.
Простой преобразователь 12/24 → 220 В
Он только превращает постоянный ток аккумулятора в 220 В. Батарею не заряжает, при отключении света сам не включается. Годится для машины или дачи, но не для котла.
Инвертор-ИБП
Пока сеть есть, ИБП заряжает аккумулятор. Пропал свет — за миллисекунды переходит на батарею: у MUST PV18-2012 ECO в режиме UPS это 10 мс по паспорту. Много ли это? Блок питания ПК по стандарту ATX 3.1 обязан продержаться 11 мс, так что компьютер не перезагрузится.
Гибридный инвертор
Это ИБП со встроенным контроллером солнечных панелей (MPPT). Начать можно с аккумулятора, а панели добавить позже — выбор есть в разделе гибридные инверторы. Сетевой инвертор без АКБ дешевле, но в блэкаут гаснет: стандарт IEC 62116 требует, чтобы он не подавал ток в обесточенную линию.
Мощность: как рассчитать и не ошибиться с пусковыми токами
Номинальная мощность инвертора должна перекрывать приборы, которые работают одновременно, с запасом 20–30 %. Пиковая — самый тяжёлый пуск двигателя. Считаем в три шага.
Шаг 1. Сложите одновременную нагрузку
Выпишите только то, что включится вместе: котёл, холодильник, свет, роутер. Мощность берите с шильдика, в ваттах. Осторожно с вольт-амперами: у MUST PV18-2012 ECO 2000 ВА равны 2000 Вт, а у COVAX CV-PS-2200 те же «2200» на деле 1800 Вт.
Шаг 2. Учтите пусковой ток
При старте двигатель берёт в разы больше, чем в работе. По данным Grundfos, у скважинного насоса с прямым пуском ток доходит до семикратного номинала. Насосы с плавным пуском, как Grundfos SQ, разгоняются за 2 секунды без такого броска.
Шаг 3. Проверьте на примере
Частный дом: насос 750 Вт, холодильник 150 Вт, свет и роутер 100 Вт. Номинал — 1 000 Вт, с запасом — 1 300 Вт. Но в момент пуска насоса нагрузка подскакивает до 5 500 Вт. MUST PV18-2012 ECO с пиком 3 200 Вт уйдёт в защиту, а PV18-4024 ECO с 7 000 Вт запустит насос без сбоев. Неожиданно? Инвертор подбирают по пуску, а не по сумме ватт.

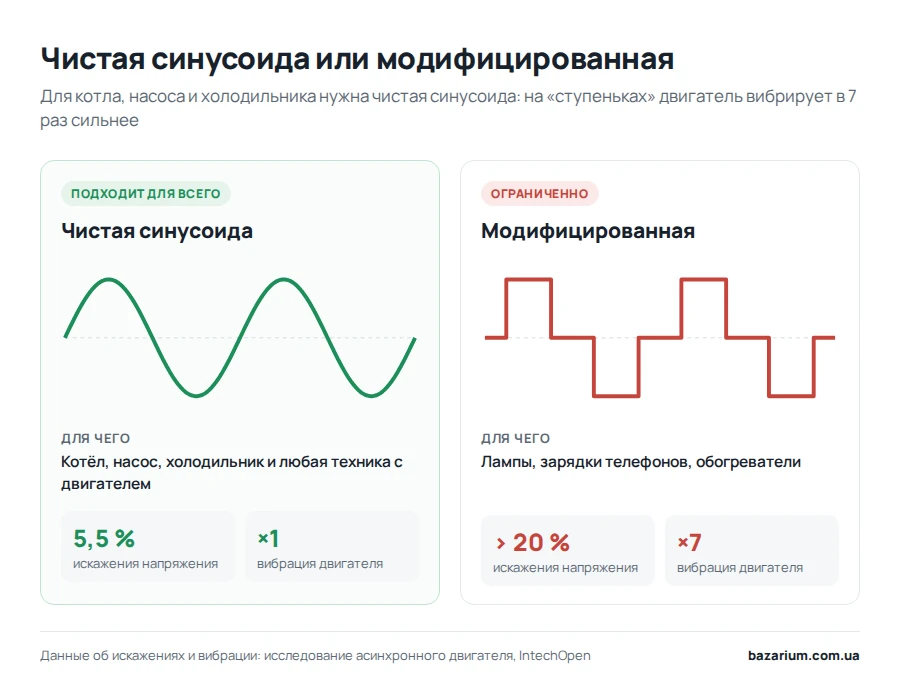

Чистая синусоида или модифицированная
Для котла, насоса, холодильника и любой техники с двигателем берите инвертор с чистой синусоидой. Модифицированная годится для ламп, зарядок телефонов и обогревателей.
Почему это важно? В исследовании, опубликованном IntechOpen, асинхронный двигатель на модифицированной синусоиде вибрировал в 7 раз сильнее, чем на чистой, а искажения напряжения превышали 20 % против 5,5 %. Модели с правильной формой сигнала собраны в разделе ИБП с правильной синусоидой.

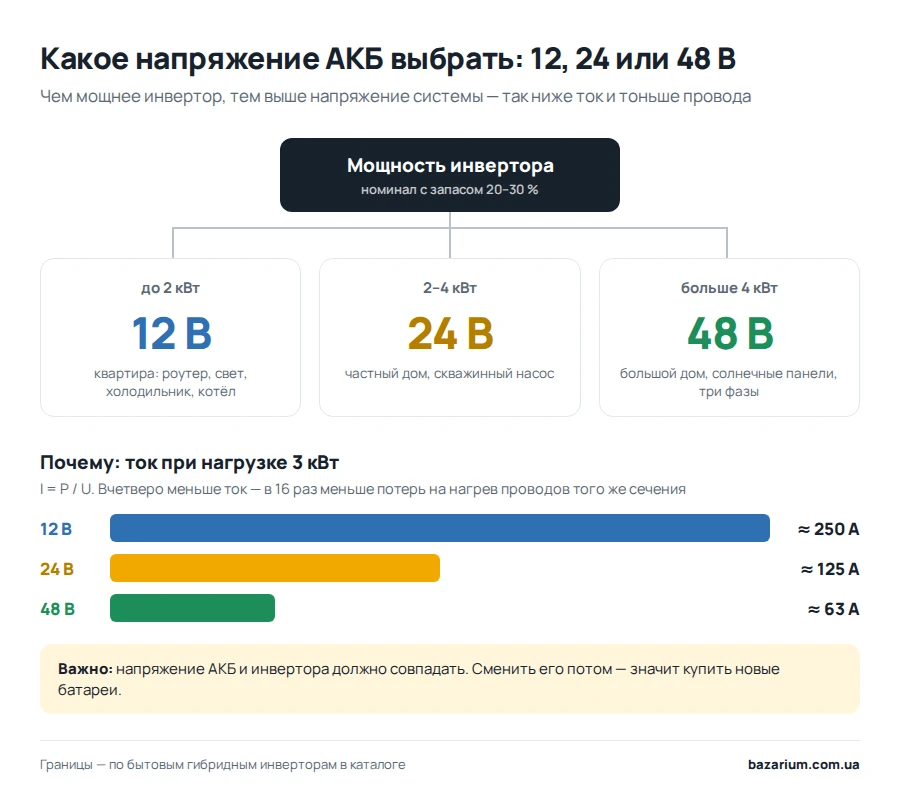

Напряжение 12, 24 или 48 В
Чем мощнее инвертор, тем выше напряжение аккумуляторной системы. В бытовых гибридах граница такая: до 2 кВт — 12 В, до 4 кВт — 24 В, мощнее — 48 В.
Всё решает ток: I = P / U. Нагрузка 3 кВт на 12 В тянет около 250 А, на 48 В — около 63 А. Ток вчетверо меньше, а потери на нагрев проводов при том же сечении падают в 16 раз. Значит, провода к АКБ можно брать тоньше.
В каталоге bazarium самый мощный 12-вольтовый гибрид — MUST PV18-2012 ECO на 2 кВт, 24-вольтовые заканчиваются на 4 кВт, всё выше собрано на 48 В, кроме трёхфазных высоковольтных Deye от 20 кВт. Напряжение АКБ и инвертора должно совпадать: сменить его потом — значит купить новые батареи.
Аккумулятор и время автономной работы
Сколько проработает система, зависит от запаса энергии АКБ в ватт-часах, допустимой глубины разряда и КПД инвертора. Формула: время = Вт·ч × глубина разряда × КПД / нагрузка.
Расчёт на примере
Нагрузка 500 Вт, система на 24 В, КПД инвертора 90 % (у MUST PV18 ECO по паспорту 90–93 %).
| Батарея | Энергия | Разряд | Время |
|---|---|---|---|
| 2 × AGM 12 В 100 Ач | 2 400 Вт·ч | 50 % | ~2,2 ч |
| AXPERT LiFePO4 25,6 В 100 Ач | 2 560 Вт·ч | 80 % | ~3,7 ч |
Почему свинцовые батареи разряжают лишь наполовину? По данным Victron, их AGM выдерживают 600 циклов при разряде на 50 % и только 400 — при 80 %. У AXPERT в паспорте 6 000 циклов при 80 %.
Совместимость и заряд
Литию нужен инвертор с профилем заряда LiFePO4, а для связи с платой защиты батареи (BMS) — порт CAN или RS485. Проверьте и ток заряда: AXPERT рекомендует 50 А, значит 80 % ёмкости вернутся примерно за 1,6 часа. Успеете между отключениями? Выбор батарей — в разделе АКБ и элементы питания.
Однофазный или трёхфазный
Для квартиры и большинства домов хватает однофазного инвертора. Трёхфазный нужен, только если есть трёхфазные потребители, например скважинный насос на 380 В.
Трёхфазный ввод в дом сам по себе не повод: котёл, свет и холодильник можно вынести на одну резервную группу. Если же выбрали трёхфазный гибрид, проверьте нагрузку на фазу. У Deye SUN-10K-SG05LP3 это не больше 50 % номинала, то есть 5 кВт на одну фазу.
Что ещё проверить в характеристиках
Кроме мощности и напряжения, в паспорте стоит сверить КПД, защиты, связь с батареей и гарантию.
- КПД. Разница заметна: у MUST PV18 ECO 90–93 %, у Deye SUN-12K-SG05LP3 до 97,6 %. Каждый потерянный процент уходит в тепло за счёт батареи.
- Защиты. Минимум — от перегрузки, короткого замыкания и глубокого разряда АКБ.
- Порты. CAN или RS485 для лития, Wi-Fi для контроля со смартфона.
- Гарантия. У MUST PV1800 ECO производитель даёт 2 года.
И главное: в домашний щиток инвертор подключает электрик, через перекидной рубильник, чтобы ток не ушёл в общую сеть.
Какой инвертор выбрать: готовые конфигурации
Найдите свой сценарий в таблице и поправьте под свои приборы. Время посчитано по формуле из раздела о батареях: разряд на 80 %, КПД 90 %.
| Сценарий | Нагрузка | Комплект | Время |
|---|---|---|---|
| Квартира: роутер, свет, холодильник | 300 Вт | MUST 2 кВт 12 В + SHMAG 1 280 Вт·ч | ~3 ч |
| Газовый котёл (Navien Deluxe) | 150 Вт | COVAX 2200 + SHMAG 1 280 Вт·ч | ~6 ч |
| Дом со скважинным насосом | в среднем 500 Вт | MUST PV18-4024 ECO + AXPERT 2 560 Вт·ч | ~3,7 ч |
| Дом с солнечными панелями | 1 000 Вт | Deye SUN-8K-SG05LP1 + Felicity FLA48100-EU 5 120 Вт·ч | ~3,7 ч |
Нужно дольше? Добавьте батарею: время растёт пропорционально ёмкости. Другие связки собраны в разделе наборы резервного питания.
Частые вопросы
Какой инвертор нужен для газового котла?
Для газового котла обязательна чистая синусоида — современная автоматика и циркуляционный насос не переносят искажённый сигнал. Типичное потребление котла — 100–250 Вт, но при запуске насоса пусковой ток превышает номинал в 3–5 раз, поэтому минимальная мощность инвертора — 500–1000 Вт. Из моделей статьи подойдёт MUST PV18-2012 ECO (2000 Вт, чистая синусоида, MPPT).
Можно ли 12-вольтовый инвертор подключить к насосу?
Технически — да, для малых нагрузок. Но 12-вольтовые системы теряют эффективность на мощностях свыше 1 кВт: та же мощность потребует вдвое большего тока, что даёт ощутимые потери в кабеле. Для отопительного контура рекомендуются системы на 24 В или 48 В — как MUST PV18-4024 ECO, рассмотренный в расчёте по насосу.
Чем гибридный инвертор отличается от ОБЦ (онлайн-ИБП)?
ОБЦ питает нагрузку через инвертор постоянно — переключение нулевое, но КПД ниже. Гибридный пропускает сеть напрямую и переключается на АКБ при отключении (~10–20 мс), плюс умеет заряжаться от солнца через встроенный MPPT. Именно поэтому выбирают гибрид для дома с панелями — как Deye SUN-8K из таблицы конфигураций.
Сколько аккумуляторов нужно для работы 5 часов?
Формула: Ач = (Вт × ч) / (В × КПД × DoD). Котёл 200 Вт, 5 часов, система 24 В, AGM с DoD 50%: (200 × 5) / (24 × 0,85 × 0,5) ≈ 98 Ач — хватит одной батареи 100 Ач. Для LiFePO4 с DoD 80%, как AXPERT из статьи, расчёт даёт ≈61,3 Ач, поэтому ёмкость нужно выбирать выше этого значения с запасом.
Что будет, если подключить модифицированную синусоиду к котлу?
Котёл не запустится или начнёт выдавать ошибки. Исследование IntechOpen фиксирует: вибрация двигателей возрастает в 7 раз, THD — 22,3% против 5,5% у чистой синусоиды. В долгосрочной перспективе — перегрев насоса, износ обмоток и аннулированная гарантия котла.
Чек-лист выбора инвертора
Перед покупкой проверьте семь пунктов — если везде «да», конфигурация подобрана верно.
- Автоматика — ИБП, солнечные панели — гибрид.
- Нагрузка посчитана, запас 20–30 % добавлен.
- Пиковая мощность перекрывает пуск насоса.
- Чистая синусоида.
- Напряжение под мощность: 12, 24 или 48 В.
- АКБ хватает на нужные часы, профиль лития есть.
- Ток заряда успевает восстановить батарею.
Сравнить модели можно в разделе «Электропитание».
Источники
- Grundfos SQ — Soft Start (eCademy) — пусковой ток насоса Grundfos SQ, разгон за 2 секунды.
- IntechOpen, chapter 85004 — вибрации двигателя в 7 раз, THD 22,3% vs 5,5%.
- Victron GEL and AGM Batteries Datasheet — 600 циклов при разряде 50% — спецификация AGM.
