Інвертор для дому вибирають за п’ятьма параметрами: тип, потужність з урахуванням пускових струмів, форма синусоїди, напруга та ємність акумулятора. Помилитеся в одному — і вже першого вечора без світла котел не запуститься, а насос виб’є захист. Нижче кожен крок розібрано на розрахунках: підставте свої прилади й отримайте готову конфігурацію.
Зміст

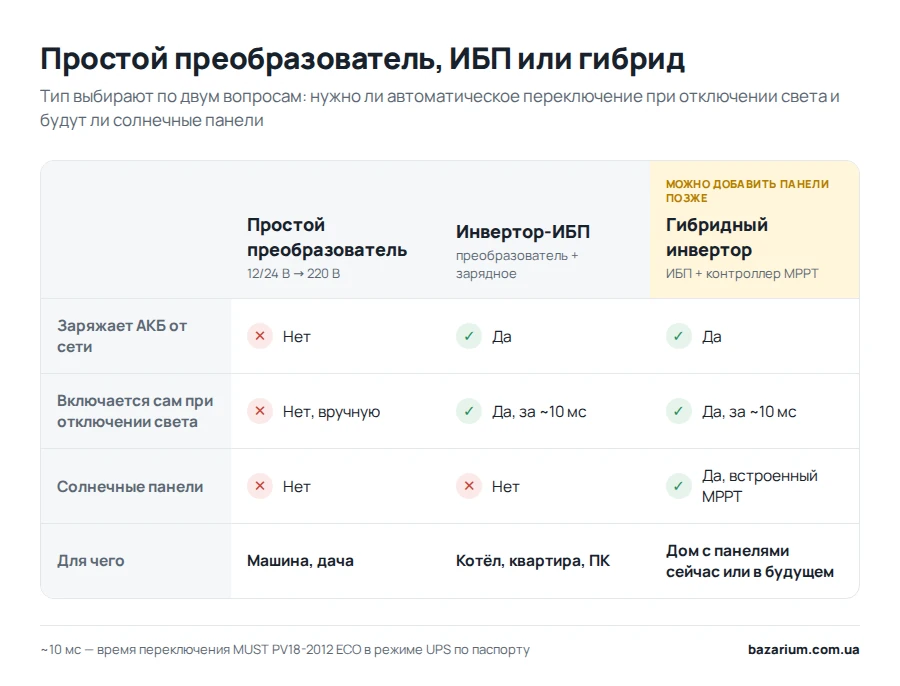

Який тип інвертора потрібен
Для дому вибирають із трьох типів: простий перетворювач, інвертор-ДБЖ або гібридний інвертор. Потрібно відповісти на два запитання: чи потрібне автоматичне перемикання і чи будуть сонячні панелі.
Простий перетворювач 12/24 → 220 В
Він лише перетворює постійний струм акумулятора на 220 В. Батарею не заряджає, у разі відключення світла сам не вмикається. Підходить для автомобіля або дачі, але не для котла.
Інвертор-ДБЖ
Поки мережа є, ДБЖ заряджає акумулятор. Зникло світло — за мілісекунди переходить на батарею: у MUST PV18-2012 ECO в режимі UPS це 10 мс за паспортом. Багато це чи мало? Блок живлення ПК за стандартом ATX 3.1 повинен протриматися 11 мс, тому комп’ютер не перезавантажиться.
Гібридний інвертор
Це ДБЖ із вбудованим контролером сонячних панелей (MPPT). Почати можна з акумулятора, а панелі додати пізніше — вибір є в розділі гібридні інвертори. Мережевий інвертор без АКБ дешевший, але під час блекауту вимикається: стандарт IEC 62116 вимагає, щоб він не подавав струм в обеструмлену лінію.
Потужність: як розрахувати й не помилитися з пусковими струмами
Номінальна потужність інвертора повинна перекривати потужність приладів, які працюють одночасно, із запасом 20–30 %. Пікова — найважчий запуск двигуна. Розраховуємо у три кроки.
Крок 1. Складіть одночасне навантаження
Запишіть лише те, що працюватиме одночасно: котел, холодильник, освітлення, роутер. Потужність беріть із шильдика, у ватах. Обережно з вольт-амперами: у MUST PV18-2012 ECO 2000 ВА дорівнюють 2000 Вт, а у COVAX CV-PS-2200 ті самі «2200» насправді означають 1800 Вт.
Крок 2. Врахуйте пусковий струм
Під час запуску двигун споживає в рази більше, ніж у звичайному режимі роботи. За даними Grundfos, у свердловинного насоса з прямим пуском струм може сягати семикратного номінального значення. Насоси з плавним пуском, як Grundfos SQ, розганяються за 2 секунди без такого стрибка.
Крок 3. Перевірте на прикладі
Приватний будинок: насос 750 Вт, холодильник 150 Вт, освітлення та роутер 100 Вт. Номінальне навантаження — 1 000 Вт, із запасом — 1 300 Вт. Але в момент запуску насоса навантаження підскакує до 5 500 Вт. MUST PV18-2012 ECO з піковою потужністю 3 200 Вт перейде в захист, а PV18-4024 ECO із 7 000 Вт запустить насос без збоїв. Несподівано? Інвертор підбирають за пусковим навантаженням, а не лише за сумою ватів.

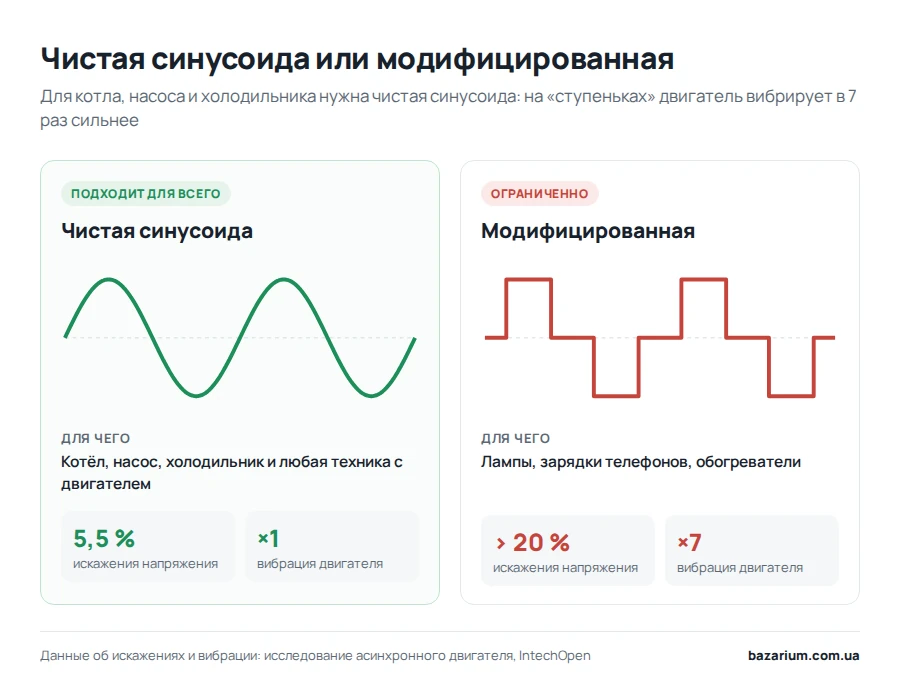

Чиста синусоїда чи модифікована
Для котла, насоса, холодильника та будь-якої техніки з двигуном вибирайте інвертор із чистою синусоїдою. Модифікована підходить для ламп, зарядних пристроїв для телефонів і обігрівачів.
Чому це важливо? У дослідженні, опублікованому IntechOpen, асинхронний двигун на модифікованій синусоїді вібрував у 7 разів сильніше, ніж на чистій, а спотворення напруги перевищували 20 % проти 5,5 %. Моделі з правильною формою сигналу зібрані в розділі ДБЖ із правильною синусоїдою.

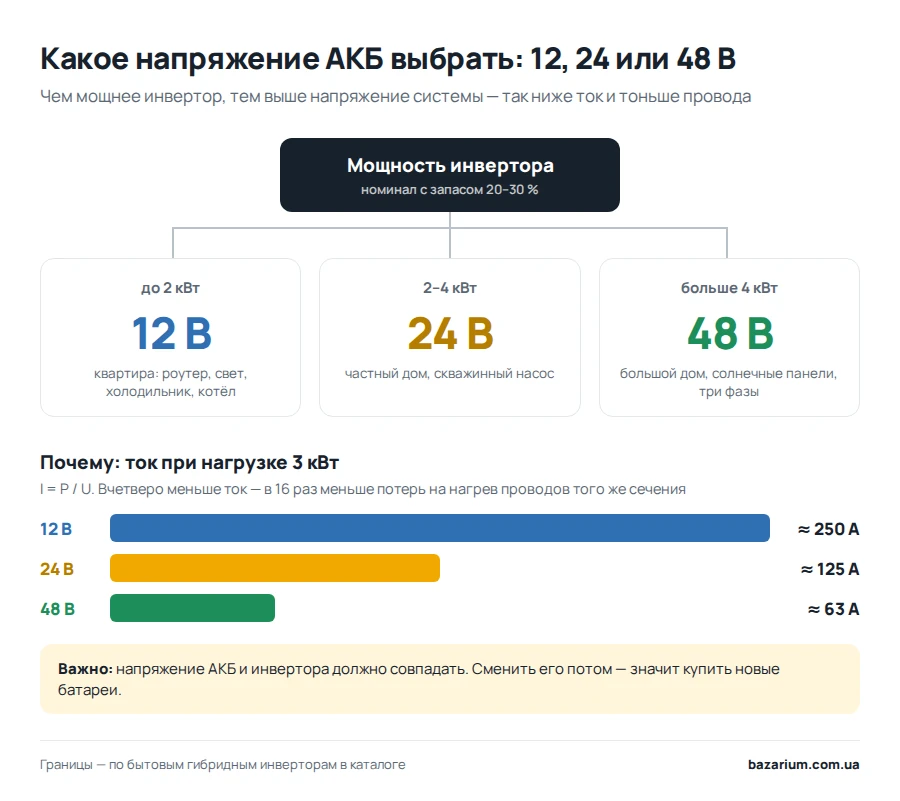

Напруга 12, 24 або 48 В
Що потужніший інвертор, то вища напруга акумуляторної системи. У побутових гібридних інверторах межі такі: до 2 кВт — 12 В, до 4 кВт — 24 В, потужніші — 48 В.
Усе визначає струм: I = P / U. Навантаження 3 кВт на 12 В споживає близько 250 А, а на 48 В — близько 63 А. Струм у чотири рази менший, а втрати на нагрівання проводів за однакового перерізу зменшуються у 16 разів. Отже, проводи до АКБ можна брати тоншими.
У каталозі bazarium найпотужніший 12-вольтовий гібрид — MUST PV18-2012 ECO на 2 кВт, 24-вольтові моделі закінчуються на 4 кВт, а все потужніше працює на 48 В, крім трифазних високовольтних Deye від 20 кВт. Напруга АКБ та інвертора повинна збігатися: змінити її пізніше — означає придбати нові батареї.
Акумулятор і час автономної роботи
Скільки працюватиме система, залежить від запасу енергії АКБ у ват-годинах, допустимої глибини розряду та ККД інвертора. Формула: час = Вт·год × глибина розряду × ККД / навантаження.
Розрахунок на прикладі
Навантаження 500 Вт, система на 24 В, ККД інвертора 90 % (у MUST PV18 ECO за паспортом 90–93 %).
| Батарея | Енергія | Розряд | Час |
|---|---|---|---|
| 2 × AGM 12 В 100 А·год | 2 400 Вт·год | 50 % | ~2,2 год |
| AXPERT LiFePO4 25,6 В 100 А·год | 2 560 Вт·год | 80 % | ~3,7 год |
Чому свинцеві батареї розряджають лише наполовину? За даними Victron, їхні AGM витримують 600 циклів за глибини розряду 50 % і лише 400 — за 80 %. У AXPERT у паспорті зазначено 6 000 циклів за 80 %.
Сумісність і заряджання
Для літієвої батареї потрібен інвертор із профілем заряджання LiFePO4, а для зв’язку з платою захисту батареї (BMS) — порт CAN або RS485. Перевірте також струм заряджання: AXPERT рекомендує 50 А, отже 80 % ємності відновляться приблизно за 1,6 години. Чи встигне батарея зарядитися між відключеннями? Вибір батарей — у розділі АКБ та елементи живлення.
Однофазний чи трифазний
Для квартири та більшості будинків достатньо однофазного інвертора. Трифазний потрібен лише тоді, коли є трифазні споживачі, наприклад свердловинний насос на 380 В.
Сам по собі трифазний ввід у будинок не є причиною встановлювати трифазний інвертор: котел, освітлення та холодильник можна винести в одну резервну групу. Якщо ж ви вибрали трифазний гібридний інвертор, перевірте навантаження на фазу. У Deye SUN-10K-SG05LP3 воно становить не більше 50 % номінальної потужності, тобто 5 кВт на одну фазу.
Що ще перевірити в характеристиках
Крім потужності та напруги, у паспорті варто перевірити ККД, захисти, зв’язок із батареєю та гарантію.
- ККД. Різниця помітна: у MUST PV18 ECO 90–93 %, а у Deye SUN-12K-SG05LP3 — до 97,6 %. Кожен втрачений відсоток перетворюється на тепло за рахунок енергії батареї.
- Захисти. Мінімум — від перевантаження, короткого замикання та глибокого розряду АКБ.
- Порти. CAN або RS485 для літієвої батареї, Wi-Fi для контролю зі смартфона.
- Гарантія. На MUST PV1800 ECO виробник надає 2 роки.
І головне: до домашнього електрощита інвертор повинен підключати електрик через перекидний перемикач, щоб струм не потрапив у загальну мережу.
Який інвертор вибрати: готові конфігурації
Знайдіть свій сценарій у таблиці та скоригуйте його під власні прилади. Час розраховано за формулою з розділу про батареї: розряд 80 %, ККД 90 %.
| Сценарій | Навантаження | Комплект | Час |
|---|---|---|---|
| Квартира: роутер, освітлення, холодильник | 300 Вт | MUST 2 кВт 12 В + SHMAG 1 280 Вт·год | ~3 год |
| Газовий котел (Navien Deluxe) | 150 Вт | COVAX 2200 + SHMAG 1 280 Вт·год | ~6 год |
| Будинок зі свердловинним насосом | у середньому 500 Вт | MUST PV18-4024 ECO + AXPERT 2 560 Вт·год | ~3,7 год |
| Будинок із сонячними панелями | 1 000 Вт | Deye SUN-8K-SG05LP1 + Felicity FLA48100-EU 5 120 Вт·год | ~3,7 год |
Потрібно довше? Додайте батарею: час роботи зростає пропорційно ємності. Інші комплекти зібрані в розділі набори резервного живлення.
Часті запитання
Який інвертор потрібен для газового котла?
Для газового котла обов’язкова чиста синусоїда — сучасна автоматика та циркуляційний насос не переносять спотворений сигнал. Типове споживання котла — 100–250 Вт, але під час запуску насоса пусковий струм перевищує номінал у 3–5 разів, тому мінімальна потужність інвертора — 500–1000 Вт. Із моделей статті підійде MUST PV18-2012 ECO (2000 Вт, чиста синусоїда, MPPT).
Чи можна 12-вольтовий інвертор підключити до насоса?
Технічно — так, для малих навантажень. Але 12-вольтові системи втрачають ефективність на потужностях понад 1 кВт: та сама потужність потребуватиме вдвічі більшого струму, що дає відчутні втрати в кабелі. Для опалювального контуру рекомендуються системи на 24 В або 48 В — як MUST PV18-4024 ECO, розглянутий у розрахунку по насосу.
Чим гібридний інвертор відрізняється від онлайн-ДБЖ?
Онлайн-ДБЖ живить навантаження через інвертор постійно — перемикання нульове, але ККД нижчий. Гібридний пропускає мережу напряму та перемикається на АКБ при відключенні (~10–20 мс), плюс уміє заряджатися від сонця через вбудований MPPT. Саме тому вибирають гібрид для дому з панелями — як Deye SUN-8K із таблиці конфігурацій.
Скільки акумуляторів потрібно для роботи 5 годин?
Формула: А·год = (Вт × год) / (В × ККД × DoD). Котел 200 Вт, 5 годин, система 24 В, AGM з DoD 50%: (200 × 5) / (24 × 0,85 × 0,5) ≈ 98 А·год — вистачить однієї батареї 100 А·год. Для LiFePO4 з DoD 80%, як AXPERT зі статті, розрахунок дає ≈61,3 А·год, тому ємність потрібно вибирати вище цього значення із запасом.
Що буде, якщо підключити модифіковану синусоїду до котла?
Котел не запуститься або почне видавати помилки. Дослідження IntechOpen фіксує: вібрація двигунів зростає у 7 разів, THD — 22,3% проти 5,5% у чистої синусоїди. У довгостроковій перспективі — перегрів насоса, знос обмоток та анулювання гарантії котла.
Чекліст вибору інвертора
Перед покупкою перевірте сім пунктів — якщо скрізь відповідь «так», конфігурацію підібрано правильно.
- Потрібна автоматика — ДБЖ, сонячні панелі — гібридний інвертор.
- Навантаження розраховано, запас 20–30 % додано.
- Пікова потужність перекриває пуск насоса.
- Чиста синусоїда.
- Напруга відповідає потужності: 12, 24 або 48 В.
- Ємності АКБ вистачає на потрібний час, профіль для літію є.
- Струм заряджання дозволяє вчасно відновити заряд батареї.
Порівняти моделі можна в розділі «Електроживлення».
Джерела
- Grundfos SQ — Soft Start (eCademy) — пусковий струм насоса Grundfos SQ, розгін за 2 секунди.
- IntechOpen, chapter 85004 — вібрації двигуна у 7 разів, THD 22,3% vs 5,5%.
- Victron GEL and AGM Batteries Datasheet — 600 циклів при розряді 50% — специфікація AGM.
